Сушка

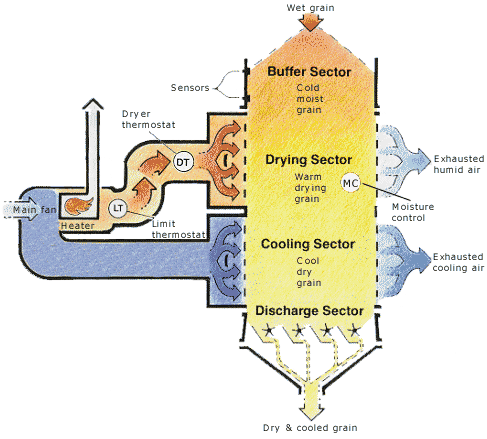

Зерно движется сверху вниз по сушилке.
Без механических приборов в секторах сушки или охлаждения.
В секции разгрузки поток зерна контролируется при помощи 4-зубчатых вальцев, таким образом несколько увеличивая объем сушилки.
Все это регулирует скорость потока зерна и, более того, качество сушки.
Расстояние между вальцами (400 мм) обеспечивает равномерную разгрузку.		 Постоянно движущееся зерно.

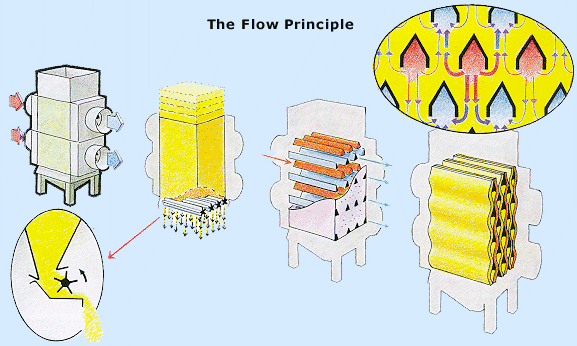

Ряды горизонтальных каналов воздуха разделяют колонну зерна на вертикальные потоки, что дает два преимущества:
1. Снижается противодавление в движущемся потоке зерна. Это увеличивает скорость воздуха и соответственно эффект сушки – при данном размере вентилятора.
2. Постоянное движение зерна в потоке исключает риск перегрева или пересушки.



Один проход – и готово!  Постоянный поток – прямо с поля – через сушилку – на хранение





Надежная и безопасная сушка (Пример)



nieter too warm...
Even with
drying air
at 80C the
grain never
exceeds a
temperature
of 40>C.

Safe drying
means healthy
storage.

 Grain
temperature
increases to
a maximum of
40
and is cooled
down again
to 1-5 over
ambient
temperature
nor too wet... 15%----17%----19%
Most of the
moisture is
removed while
in the upper
part of drying
sector.

Even the
cooling sector
will give a 1%
after-drying
reduction.




Recommended drying airtemp. for seed corn - degree C.

Corn moisture after drying -
% H2O

 Corn moisture before drying - % H2O
  16 17 18 19 20 21 22 23 24 25
18           68 66 64 62 60
17         70 67 65 63 61 59
16       72 69 66 64 62 60 58
15     74 71 68 65 63 61 59
14   75 72 70 67 64 62 60
13 76 73 70 69 66 63 61
12 73 71 69 67 65 62



Описание сушилки непрерывного действия “Skantek”

Cушилки непрерывного действия "Skantek" пригодны для сушки всех видов зерновых: пшеница, кукуруза, рис, рапс, горох и т.д.

Во время сушки приток горячего воздуха осуществляется через воздуховоды малого сечения треугольной формы. Отток отработанного воздуха осуществляется через аналогичные воздуховоды.

Нижняя часть сушилки состоит из регулируемых охлаждающих секций. Зерно охлаждается воздухом, подаваемым извне.
Центробежный вентилятор


Регулируемые охлаждающие секции

Разгрузка

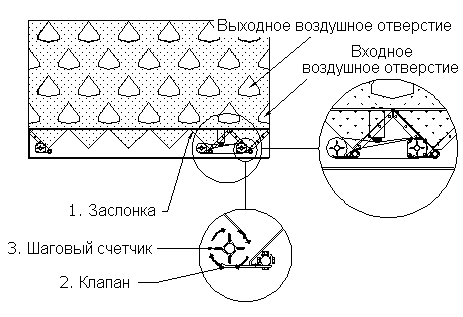

Нижняя секция сушилки является разгружателем с зигзагообразным в сечении дном и щелевидными выходными отверстиями в нижних точках дна. При помощи этого механизма регулируется производительность, которая определяется остаточной влажностью зерна. Скорость разгрузки можно регулировать. Специальная конструкция сушилки обеспечивает равномерный проход зерна, что очень важно для равномерной сушки.



Разгружающие пружины


Привод разгружателя

Зерно блокируется и разделяется на потоки в верхней части разгружателя. Когда разгружатель работает, зерно поступает на клапаны через щелевидные отверстия и далее через выходные отверстия на конвейер.

Клапаны оснащены пружинами. Эта конструкция позволяет инородным телам проходить, не ломая клапаны шаговых счетчиков. Усилие пружины регулируется под разные культуры при помощи специальной рукоятки. Клапаны приводятся в вертикальное положение и самоочищаются.

С одной стороны разгружателя располагаются смотровые люки, прикрытые резиновыми шторками.

Смотровые люки открываются только тогда, когда сушилка пустая и разгружатель не работает.



"Skantek" – автоматический контроль.

Содержание влаги в зерне никогда не бывает постоянным. Для того, чтобы добиться равномерной сушки зерна, сушилки могут оснащаться системой контроля “Skantek”, которая контролирует производительность разгрузки.
система контроля “Skantek”





Описание работы


Механический контроль уровня


Заслонки для мелких семян (рапса)

 При сушке горячим воздухом определенной температуры существует связь между содержанием влаги в зерне и относительной влажностью воздуха после сушки. Чем выше содержание влаги в зерне, тем ниже температура отработанного воздуха.
Разгружатель приводится в действие двухступенчатым редукторным двигателем. Система контроля “Skantek” соединена с температурным датчиком, расположенным в нижней части сушилки. Датчик замеряет как температуру зерна после сушки, так и температуру воздуха, от которых зависит оптимальное изменение скорости разгружателя.



Описание сушилки “Skantek” циркуляционного типа, модель 0605, оснащенной нориями

Сушилка циркуляционного типа отличается от сушилки непрерывного действия следующими параметрами:

- Отдельная система охлаждения отсутствует
- Буферная секция увеличена до 45% от общего размера сушилки (19 МТ)
- Секционная нория для осторожной транспортировки зерна

Эти модификации усовершенствуют сушилку. Она эффективна для сушки различных типов зерна с большим содержанием влаги с высокой производительностью.
